3 Порт PM 1310 Циркулатор
Оптичният циркулатор на Optico с три порта (PM) е пасивен оптичен компонент, който позволява еднопосочно предаване на светлинни сигнали между три порта, като същевременно поддържа състоянието на поляризация на сигнала. Основната му функция е да предава светлина от входния порт (обикновено порт 1) на порт 2, след това от порт 2 към порт 3, като същевременно предотвратява обратен поток на светлината към предишния порт.
Тези циркулатори се предлагат с централни дължини на вълната от 1064 nm, 1310 nm (o лента) или 1550 nm (c лента). Бързата ос е блокирана, така че те са предназначени за светлина, изстреляна на бавната ос. Optico може директно да произвежда и да предостави на OEM PM циркулаторите различни размери на опаковките, множество дължини на вълната и опции за честотна лента и редица нива на мощност, оборудвани с различни видове конектори.
Оптичните циркулатори на PM с три порта са широко използвани в оптично сензорно сензорни фибри, лазерни системи и комуникационни системи за поддържане на поляризация, особено в приложения, които изискват последователно състояние на поляризация и отражение на ниския гръб, като лазери на влакна, оптични системи за оптично сензор и съвместни комуникационни системи.
Спецификации на продукта
| Физически свойства | Параметър |
| Дължина на вълната на работата | 1064/1310/1550 |
| Насоченост |
Port 1->Port 2->Port3 |
| Работна честотна лента | λ±20 |
| Изолация | По -голям или равен на 40db |
| Мин изолация@23 градус, пълна дължина на вълната | 25db |
| TyПикална загуба на вмъкване@23 градуса | По -малко или равни на 0. 7db |
| Загуба на вмъкване | По -малко или равни на 0. 9db |
| Загуба на връщане | По -голям или равен на 50 dB |
| PDL |
По -малко или равни на 0. 2 |
| Максимална средна мощност | 300MW |
| Съотношение на изчезване |
>22db |
Характеристики на продукта
Порт 1 → Порт 2: Светлинният сигнал пътува от порт 1 до порт 2.
Порт 2 → Порт 3: След това светлинният сигнал пътува от порт 2 до порт 3.
Порт 3 → Порт 1 (обикновено неизползван): Този път обикновено се избягва, за да се предотврати ненужните задни отражения.
- Мултиплексиране на добавки
- Оптични сензори
- Двупосочно изпомпване на двупосочни системи за предаване на сигнали
- Съединяване на компенсационни устройства за дисперсия
- Ниска загуба на вмъкване: Обикновено предлага ниска загуба на вмъкване, гарантирайки висока ефективност на предаване.
- Висока изолация: Ефективно изолатите отразяват светлината между портовете, намалявайки загубата на възвръщаемост и смущения.
- Посока: Позволява на светлината да пътува само в определена посока, като се гарантира еднопосочен поток на сигнала и предотвратяване на смущения от отразена светлина.
- Компактна опаковка: Проектиран в компактен, вграден пакет.
- Разширен производствен процес: Оптичен път без епоксиди.
- Промишлено качество от висок клас: Предлага се в опции с висока мощност за 1064 nm и 1550 nm приложения.
Приложения
Циркулаторите могат да се използват и за изпращане на оптичен сигнал в две посоки надолу по едно влакно. Циркулатор е разположен в двата края на влакното. Всеки циркулатор функционира, за да добави сигнал в една посока, докато премахва сигнала в другата. Вижте примера вдясно.

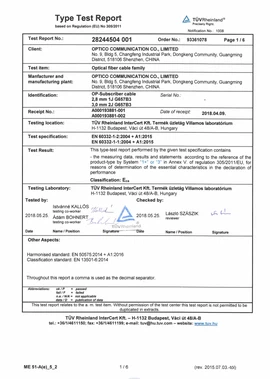

Сертификати
Доставка (7-15 дни)
Optico предлага редица надеждни възможности за доставка, включително въздушен товар, морски товар, товарен товарен товарен товар и експресна доставка чрез надеждни доставчици като FedEx, DHL и UPS. Независимо дали имате нужда от скорост, ефективност на разходите или гъвкавост, Optico ви покрива. Доверете се на Optico, за да получите вашите продукти, където трябва да отидат, безопасно и навреме.
Свържете се с нас
Популярни тагове: 3 Порт PM 1310 Циркулатор, Китай, Производители, Доставчици, фабрика, търговия на едро, персонализиран
Механичен параметър
| Тип фибри | FCUPC\/FCAPC\/Като персонализиран |
| Пакет | Стоманена тръба: φ5.5xl50mm; ABS кутия: 90x20x10mm |
| Режим на влакна | PM Panda Fiber |
| Работна температура | -5 ~ +70 степен |
| Температура на съхранение | -40~+85 |
| Дължина на фибри | Както е поискано по поръчка |
