Заден план:
Ролята на приемо-предавателя SFP в цялата връзка за предаване на оптични влакна е много важна, но при действителната употреба вероятно ще възникнат различни проблеми. Днес ще говоря накратко за това как трябва да решим, ако вашият SFP приемо-предавател се провали.
1. На първо място, трябва да знаем, че в мрежова система с оптични влакна, ако SFP трансивърът се провали, това ще доведе до прекъсване на цялата услуга MSAN, всички широколентови услуги и гласови услуги.
Като цяло, ако SFP приемо-предавателят не успее, функцията му за приемане на светлина все още е нормална, но не излъчва светлина или мощността на светлината е недостатъчна. Ако оптичният порт на противоположния край нормално свети и оптичният порт на противоположния край се показва като надолу, целият кадър ще бъде прекъснат.
По това време трябва да затворим оптичния порт на неуспешния SFP приемо-предавател на противоположния превключвател, така че приемо-предавателят SFP на IPMB да не може да приема светлина, а портата на задната платка е отворена и може да приема светлина, системата ще бъде превключена на задния панел.
В този процес трябва да обърнем внимание на отварянето на оптичния порт на задната платка и след това да проверим състоянието на оптичния порт на превключвателя. Ако се установи, че състоянието на оптичния порт на превключвателя е намалено и IPMB оптичният порт на противоположния край е онлайн, тогава оптичният порт на IPMB е неуспешен. Тази ситуация е сравнително проста и можете да я замените незабавно.

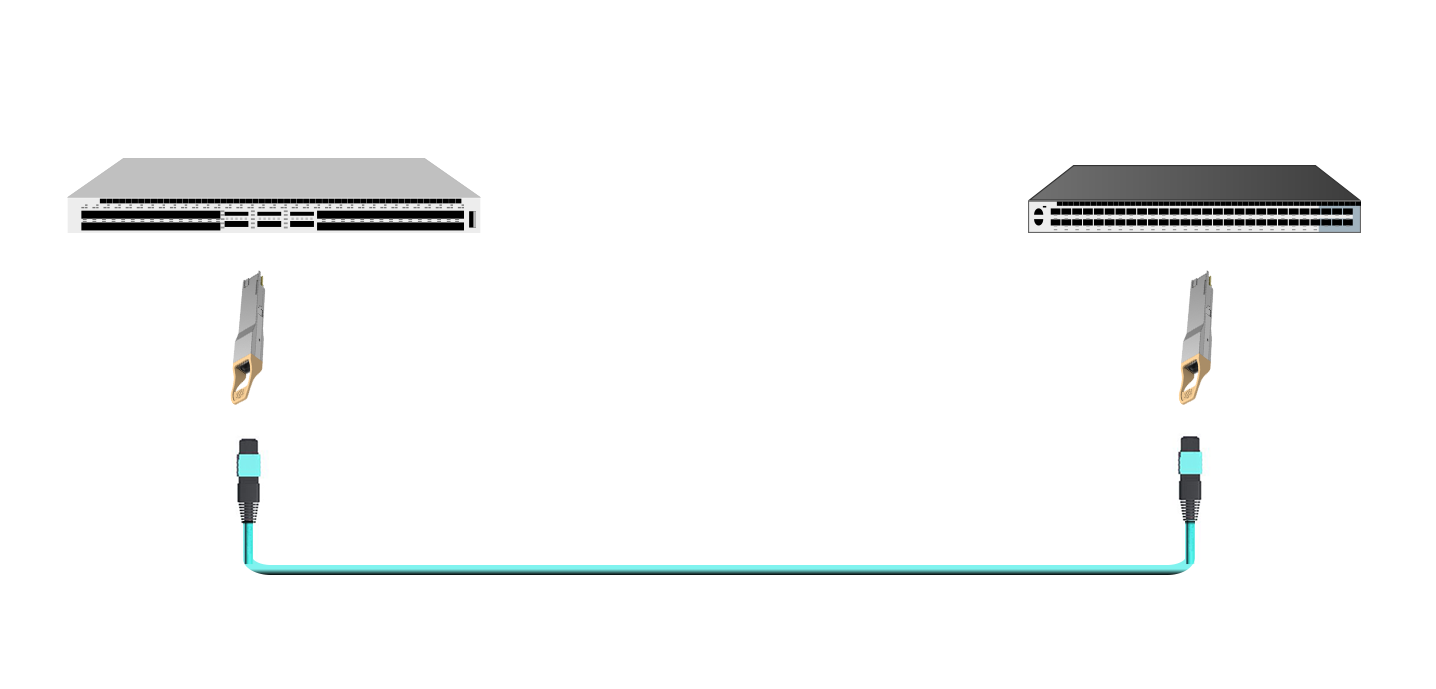

2. Ако са свързани два приемо-предавателя SFP, цялата връзка не може да работи нормално.
В този случай можете да проверите дали причината е, че SFP и влакневият джъмпер не съвпадат, портът е изключен, предадената оптична мощност е твърде ниска или твърде висока, получената оптична мощност е твърде ниска или твърде висока, и SFP, свързани в двата края, не съвпадат.
За да определи конкретната причина, техникът трябва да изпълни командата" дисплей интерфейс приемо-предавател" за да видите" Информация за аларма" и след това изпълнете командата" дисплей интерфейс приемо-предавател многословен" за диагностициране на SFP. Понастоящем можете да видите текущите стойности на предадена и получена оптична мощност, Стойностите на максималната и минималната мощност по подразбиране. След това трябва да извършим различна обработка чрез различната показана информация:
TxPower Low: Това е така, защото SFP изпраща лош сигнал, в резултат на което портът не е изправен или съобщението се изхвърля, след като портът се повдигне. В този случай качеството на продукта е дефектно. Можете да обмислите да се свържете с доставчика за следпродажбено лечение или дори директно да го замените Доставчик.
TxPower High: Локалният SFP е повреден, което води до изгаряне на противоположния SFP поради непрекъснато получената мощност. Това е най-лошият случай. За да се избегнат по-големи загуби, SFP в двата края трябва да бъдат заменени навреме.
RxPower Low: Възможно е портът да не е нагоре или пакетите да са изхвърлени след изкачване. Съответният метод за обработка е да се провери дали разстоянието на предаване надвишава нормалния обхват и след това да се провери дали SFP и джъмперът за влакна са повредени.
RxPower High: Може да е, че SFP е SFP на дълги разстояния, но действителното разстояние на предаване е твърде кратко и сигналът не е отслабен. Съответният метод на обработка е да се увеличи оптичното затихване на оптичния модул.
Заключение:
След като SFP бъде вкаран в порта и успешно свързан, информацията за алармата за предадената или получената оптична мощност трябва да бъде проверена, за да се избегне трафик или необичайни SFPs, причинени от твърде ниска или твърде висока мощност
