Принципът на работа на атенюатора на оптични влакна
Оптичните атенюатори обикновено произвеждат затихване чрез поглъщане на светлина.
Оптичният атенюатор има работен обхват на дължината на вълната, който може да абсорбира светлинната енергия. При тази дължина на вълната тя не трябва да отразява светлината, защото това може да доведе до ненужно отражение на ехото в оптичната система.
Друг тип атенюатор на оптични влакна използва определена дължина на оптичните влакна с големи загуби, за да намали своята мощност на входния оптичен сигнал и работи по такъв начин, че мощността на изходния му сигнал да е по-малка от мощността на входния сигнал.
Намалете оптичната мощност чрез поглъщане, отражение, дифузия, разсейване, отклонение, дифракция и дисперсия на оптичния сигнал.
Оптична технология, включена в оптичния атенюатор
(1) Технология за въздушна изолация: Предаването на светлина в оптичното влакно е ограничено от закона за пълното отражение и не може да се разсейва, а интензивността е относително стабилна. След като се отдели от оптичното влакно и се добави въздушна междина между оптичното влакно и оптичното влакно, светлината ще се разпръсне, причинявайки затихване на светлината.
(2) Технология на изместване и дислокация: Този метод е да се преместят ядрата на две оптични влакна до малко количество транслация и дислокация, за да се постигне ефектът на загуба на мощност.
(3) Технология за отслабване на влакна: Според ефекта на абсорбция на металните йони върху светлината се разработва затихващото влакно, легирано с метални йони. Атенюационното влакно се вкарва в керамичния наконечник и след специален процес може да се превърне в положителен и отрицателен фиксиран атенюатор.
(4) Метод на абсорбиращото стъкло: Оптично полиран неутрален абсорбиращ стъклен лист може да се използва и при производството на оптични атенюатори.
Кога ще се използва оптичният атенюатор?
Когато оптичната мощност, получена от оптичния приемник, е относително голяма и надвишава обхвата на лагера, когато възникне изкривяване на наситеността.
Области на приложение на атенюатора на оптични влакна:
Комуникационна мрежа с оптични влакна
Лека мрежа за данни
Fiber CATV мрежа
Измерване на оптично устройство с висока мощност
Линейна оценка
Връзка, настройка и т.н. между устройствата.
Обхват на затихване на оптичния атенюатор
Обхватът на затихване на оптичния атенюатор е 0-65dB.
Сред тях обхватът на затихване на малкия променлив атенюатор е 0-25dB, а обхватът на регулиране е малък.
Предимства на системата за изпитване на атенюатор на оптични влакна
Повторяемост на затихването
Добра взаимозаменяемост
Висока прецизност
Леко тегло, малък размер, добра надеждност
Затихването варира малко в зависимост от дължината на вълната, допълнителните загуби са ниски и стабилността е добра.
Каква е допълнителната загуба на оптичен атенюатор?
Присъщата загуба на оптичния атенюатор обикновено се състои от атенюация, причинена от загубата на конектора на оптичното влакно и нечистата челна повърхност на конектора.
Класификация на атенюаторите на оптични влакна
1. Променлив атенюатор на влакна
Променливият атенюатор на влакна е направен от атенюиращо влакно, легирано с метални йони, което може да регулира оптичната мощност до необходимото ниво.
2. Фиксиран атенюатор на влакна
Принципът, че фиксираните оптични атенюатори могат да използват множество функции за оптични системи.
Той има две основни категории, а именно тип линия и тип щепсел.
Типът линия прилича на обикновен оптичен джъмпер, който се състои от оптичен кабел, свързващ два конектора от определен тип.

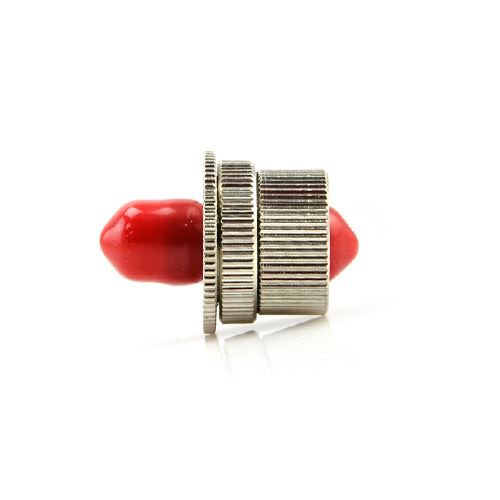

Атенюаторът тип щепсел прилича на съединител за оптични влакна с голяма глава, има мъжки и женски и същия тип обикновени съединители, например FC, ST, SC и LC.
Фиксираният оптичен атенюатор обикновено е направен под формата на подвижен съединител, който може да реализира връзката с линията на оптичните влакна.
В допълнение, крайната повърхност на оптичното влакно ще бъде покрита с метален филм с определена дебелина и в оптичния път се оставя въздушна междина от няколко микрона, за да се получи фиксирано затихване.
3. Женски и мъжки атенюатор на оптични влакна
Това е мъжко-женско устройство за различни дизайни на конектори (LC / SC / FC / ST / MU), PC, UPC или APC шлайфане (APC може да избере конусни или стъпаловидни накрайници), стойност на затихване: 1 ~ 30dB.
Дължина на вълната: единичен режим 1310um, 1550um или двойна дължина на вълната; мултимодов 850um или двойна дължина на вълната, оборудван с капачка за прах.
Характеристика на атенюатора на оптичните влакна Yin-Yang: металното йонно допирано атенюационно влакно постига ефекта на затихване, висока устойчивост на мощност, източник на светлина, малък размер, висока точност, добра стабилност, множество форми и лесен за използване.
Последната точка е обхватът на приложение на атенюаторите на оптични влакна: оптични разпределителни рамки, мрежови системи с оптични влакна, високоскоростни системи за предаване на оптични влакна, системи за кабелна телевизия (CATV), системи за мултиплексиране с деление на дължина на вълната на дълги разстояния (DWDM), оптични добавяне / пускане на мултиплексори (OADM).
