Оптичен модул (SFP, SFP+, QSFP, ОПОР и др.)
Има много видове оптични модули. Трябва да знаете правилата за именуване на оптични модули, за да разберете значението на различни символи на оптични модули. Оптичният модул е съставен от оптоелектронно устройство, функционална верига и оптичен интерфейс, и реализира фотоелектрическа функция за преобразуване. Има много видове оптични модули, а оптичните модули, доставени от компанията, са съставени от серия от символи. Ако не разполагате с систематично изследване на оптичните модули, трудно е да разберете смисъла на тези символи. Въз основа на моите собствени познания, авторът прави просто обобщение на основните познания на оптичните модули от следните аспекти.
Първо, правилата за именуване на оптичния модул
Всеки производител на оптични модули има своя уникална оптична модулна система за именуване. Авторът сравнява новите правила за именуване на продукти на няколко производители на оптични модули и установява, че имената на оптичните модули в индустрията са сходни. Разберете правилата за именуване на оптичния модул, за да разберете цялата информация, съдържаща се в името на продукта на оптичния модул на производителя. Фигура 1 разлага правилата за именуване на продукт от оптичен модул. Имената на други производители на оптични модули обикновено включват следната информация или част от информацията.
Второ, основните видове оптични модули
С постоянно нарастващото търсене на трафик на данни и трафик на данни, оптичният модул е бърз. Видовете оптични модули включват 1×9, SFF, SFP, GBIC, XENPAK, XFP, SFP+ и оптични модули над 10G. Базовата цена на пазара се е увеличила над скоростта на гигабит, а търсенето на оптични модули от 10G и по-горе постепенно се е увеличило.
ПАКЕТ ОТ GBIC - горещо-сменяем гигабитов интерфейс оптичен модул с SC интерфейс. GBIC е съкращение от Gigabit Interface Converter, който е интерфейсно устройство за конвертиране на гигабитови електрически сигнали в оптични сигнали. GBIC може да бъде проектиран за горещо сменяне. GBIC е взаимозаменяем продукт, който отговаря на международните стандарти. Гигабитовите комутаторите, проектирани с GBIC интерфейс, имат голям пазарен дял на пазара поради гъвкавата взаимозаменяемост.

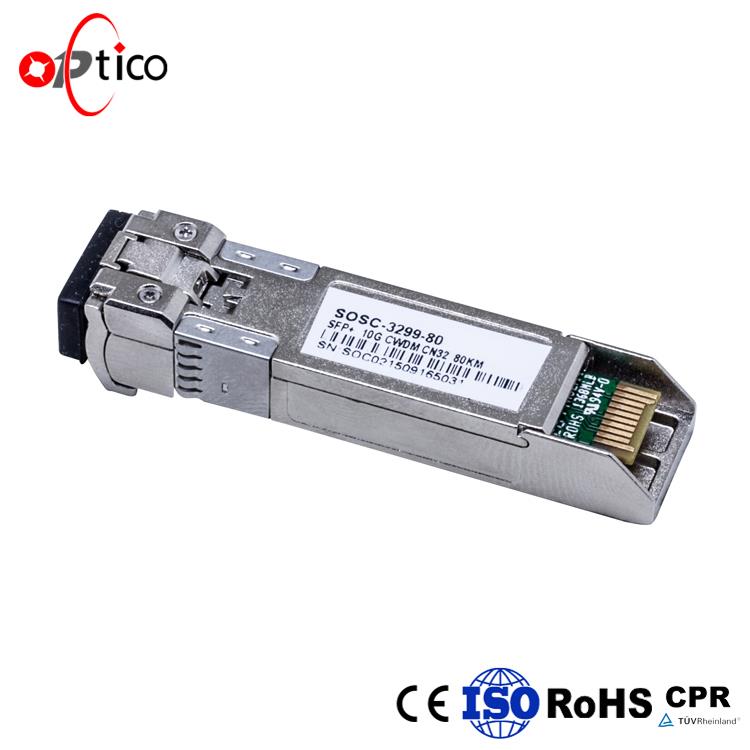

SFP пакет-hot-swap малък пакет модул, текущата максимална скорост е до 4G и повече LC интерфейс. SFP е съкращение от МАЛКА FORMPLUGGABLE, която може да бъде разбрана просто като обновена версия на GBIC. Модулът SFP е половината от размера на GBIC модула и може да бъде конфигуриран с повече от два пъти броя на портовете на един и същ панел. Другите функции на модула на SFP са в общи линии същите като GBIC. Някои производители на превключватели наричат SFP модул миниатюризиран GBIC (MINI-GBIC).
Модулът 10G е претърпял разработка от 300Pin, XENPAK, X2, XFP, и накрая постигна същия размер като SFP+ sFP+ . Разликите между SFP+ и XFP са както следва:
1. SFP+ и XFP са както 10G влакнести модули, така и могат да комуникират с други видове 10G модули;
2, SFP+ е по-малък от размера на външния вид на XFP;
3. Поради по-малката SFP + функция за модулация на сигнала, сериен/десериалайзер, MAC, възстановяване на часовника и данните (CDR),
И функцията за компенсация на електронна дисперсия (EDC) се премества от модула към картата на дънната платка;
4. Протокол за XFP съвместим протокол: протокол XFP MSA за MSA;
5. Протоколи, съвместими със SFP+: IEEE 802.3ae, SFF‐8431, SFF‐8432;
6, SFP+ е по-мейнстрийм дизайн.
7. Спецификация на SFP+ протокол: IEEE 802.3ae, SFF‐8431, SFF‐8432.
ОПОР и РКПП са две приложения на оптични модули от 40G и по-горе. Оптичните модули от серията CFP са CFP, CFP2 и CFP4, от които CFP2 и CFP4 са две продуктови решения на 100G оптични модули. QSFP е четириканален SFP интерфейс, а серията QSFP има QSFP, QSFP+ и QSFP28. QSFP и QSFP+ внедряват главно 40G оптични интерфейси, а оптичните QSFP28 модули поддържат 100G интерфейси.
Трето, основните видове влакна интерфейси
Интерфейсът на оптичния материал е физически интерфейс, използван за свързване на оптични кабели. Обикновено има няколко вида, като SC, LC, FC, и ST. Оптичните интерфейси на различните оптични модули са различни. 1×9 и GBIC оптичните модули обикновено използват SC оптични интерфейси, докато оптичните модули в SFP и XFP пакети обикновено използват LC оптични интерфейси.
