OP80 1G GPON ONU

Терминалните устройства OP801G са проектирани да отговарят на FTTH и тройно търсене на услуги на фиксирани мрежови оператори или кабелни оператори. Кутията се основава на зрялата технология Gigabit GPON, които имат високо съотношение между производителност и цена. Те са високо надеждни и лесни за управление и гарантирани QoS. И е напълно в съответствие с техническите разпоредби като ITU-T G.984.x.

Изпрати запитване

Изтегляне

1.1 Позициониране на продукта

1.2 Мрежов режим

OP801G е терминално оборудване в режим FTTH, предназначено за вътрешни приложения. Специфичното приложение се отнася до снимка 1-1

Снимка 1-1 OP801Програма на мрежата на продуктите

2. Хардуерна функция

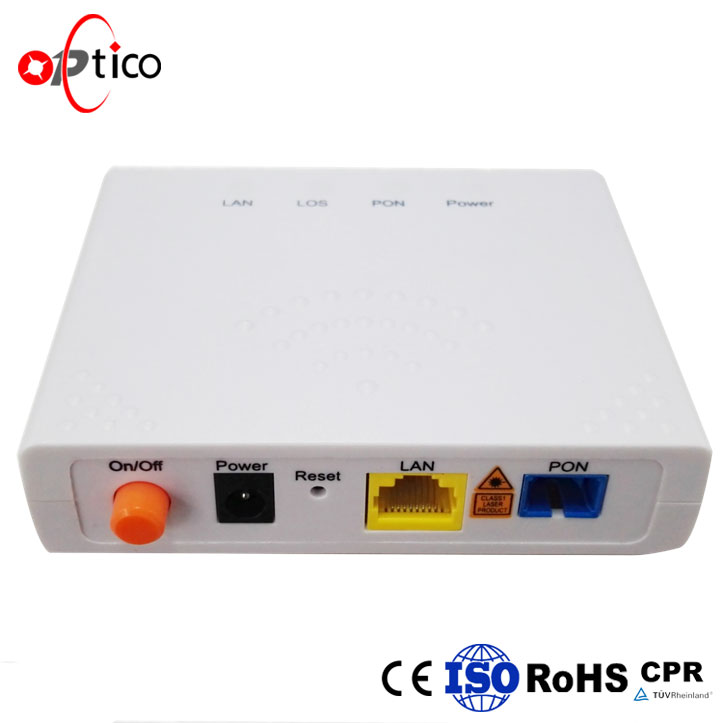

2.1 Описание на OP80 1G интерфейс за оборудване

Тип порт	функция
PON порт	Свържете PON порта с интернет от SC тип, едномодов оптичен кабел
LAN порт	RJ45Port се свързва автоматично с локален интернет, 1 GE порт
Бутон за нулиране (RST)	Натиснете бутона за нулиране надолу и задръжте 1-5 секунди, за да накарате устройството да се рестартира и да се възстанови от фабричните настройки по подразбиране.
PWR порт (DC12 V)	Свържете се с адаптер за захранване
Включване / изключване на захранването	Включване / изключване на захранването

2.2 Показатели на OP80 1G GPON ONU

Таблица 2-2 Изложение на светодиода OP801G

Индикатори	статус	описание
POWER	Запалете	ONU захранване нормално
Изгасени светлини	ONU няма захранване
PON	Запалете	Връзката ONU активна
флаш	ONU успяват да се свържат
Изгасени светлини	ONU скоростта на приемане на енергия по-ниска от чувствителността на оптичния приемник
LOS	мигам	Устройството не получава оптични сигнали.
от	Устройството е получило оптичен сигнал.
LAN	Запалете	мрежов порт свързан, но без предаване на данни
флаш	данни за мрежовия порт
Изгасени светлини	ONU няма прекъсване на захранването или интернет кабела

3.Технически спецификации на OP80 1G GPON ONU

3.1 Физическа структура, параметри на околната среда и електричество

Таблица 3-1 Спецификация и работна среда на OP801G

параметър	номинален
Измерение	107 мм х 85 мм х 26 mm (L х W х Н)
Нето тегло	0.26 кг
Типична консумация на енергия	<>
шум	Нито един
Охлаждащ стил	Естествено охлаждане
Захранване	12V DC （чрез външен AC / DC адаптер）
Инсталационен стил	Поддържайте компютър, стенен монтаж или поставете вътре в информационното поле.
Околен свят	0 ~ 45 ℃
Атмосферно налягане	70 ~ 106Kpa
MTBF	50000 часа
MTTR	30 минути
параметър	номинален

3.2 Спецификации на GPON интерфейс

Таблица 3-2 OP801G GPON интерфейс

параметър	номинален
Свързващ стил	SC / PC
PON количество	1
Влакнести стил	Единичен режим
дължина на вълната	TX: 1310 +/- 20 nm RX: 1490 +/- 10 nm
PON интерфейс стандарт	ITU-T G.984.2 / ITU-T G.984.3 / ITU-TG.988 Клас B +
Скорост на получаване на PON интерфейс	1.244Gpbs
Скорост на предаване на интерфейс PON	2.488Gpbs
Изходна оптична мощност	Мин: 0dBm Макс: + 5dBm
Чувствителност на оптичния приемник	Предварително -28dBm
Дължината на оптичния R	Макс 20км
